PCM klimaatvloer in uw woning

Waarom een PCM klimaatvloer in uw woning?

  • Verhoging het wooncomfort gedurende het hele jaar
  • Reduceert het benodigde verwarmingsvermogen met 30-50%
  • Realiseert een energiebesparing van 30% op verwarmen
  • Door slimme combinaties is de grootst mogelijke CO2 reductie te behalen
  • Het past binnen de “Cradle 2 Cradle” visie
  • Geschikt voor verwarmen en koelen
  • Een constante comfortabele temperatuur in uw woning
  • Faseovergang materialen vallen onder de EIA, nummer 210405
  • Onderhoudsvrij
  • Minder of kleinere technische installaties benodigd
  • Vergroot de verkoopbaarheid van uw duurzame woning
  • Lagere investering en lagere onderhoudskosten t.o.v. warmtepomp

PCM concept oplossing woningbouw

Het zijn innovatieve en energiebesparende oplossingen door de toepassing van Phase Change Materials (PCM).
Dit zijn materialen waarvan de faseverandering (van vast naar vloeibaar en van vloeibaar naar vast) wordt gebruikt om warmte op te slaan en af te geven.

Met het PCM woningconcept wordt het innovatieve materiaal verwerkt op de vloerverwarming, waarmee er extra warmte/koelte gebufferd wordt. Het wooncomfort verbeterd, energieverbruik verminderd en technische installaties worden kleiner.

Met de kennis en ervaring zijn sinds 2006 diverse PCM oplossingen ontwikkeld die dé innovatie van de eeuw opleveren. Verduurzaming, energiebesparing, gasloos wonen en comfortverhoging worden gerealiseerd door de mogelijkheid om energie op te slaan in de thermische PCM accu van OC Autarkis.

Het PCM concept voor in de woningbouw Het verduurzamen van de woning leidt met de PCM Klimaatvloer tot een enorme verhoging van het wooncomfort. Hier zijn slechts de volgende drie onderdelen voor nodig:

1. Laag vermogen warmtepompboiler 3.5 kW (warm tapwater)
2. WTW over gedimensioneerde unit (450 m3)
3. Vloerverwarming met PCM in de woonkamer en keuken.

Warmtepompboiler
De warmtepompboiler zorgt voor het warme tapwater en verwarmingswater, is enorm compact en is met een normale 230Volt stekker aangesloten op een standaard stopcontact. Deze kleinere units hebben geen buitenunit maar zijn via een (grond)kanaal aangesloten op de buitenlucht. Geen buitenunit betekend geen geluidsoverlast; geen krachtstroom aansluiting betekend geen extra aansluitingskosten.

WTW unit De WTW (Warmte Terug Win) unit zorgt voor een vergrote (nachtelijk) ventilatie, wat zorgt voor het natuurlijke koelen (‘stollen’) van het PCM.

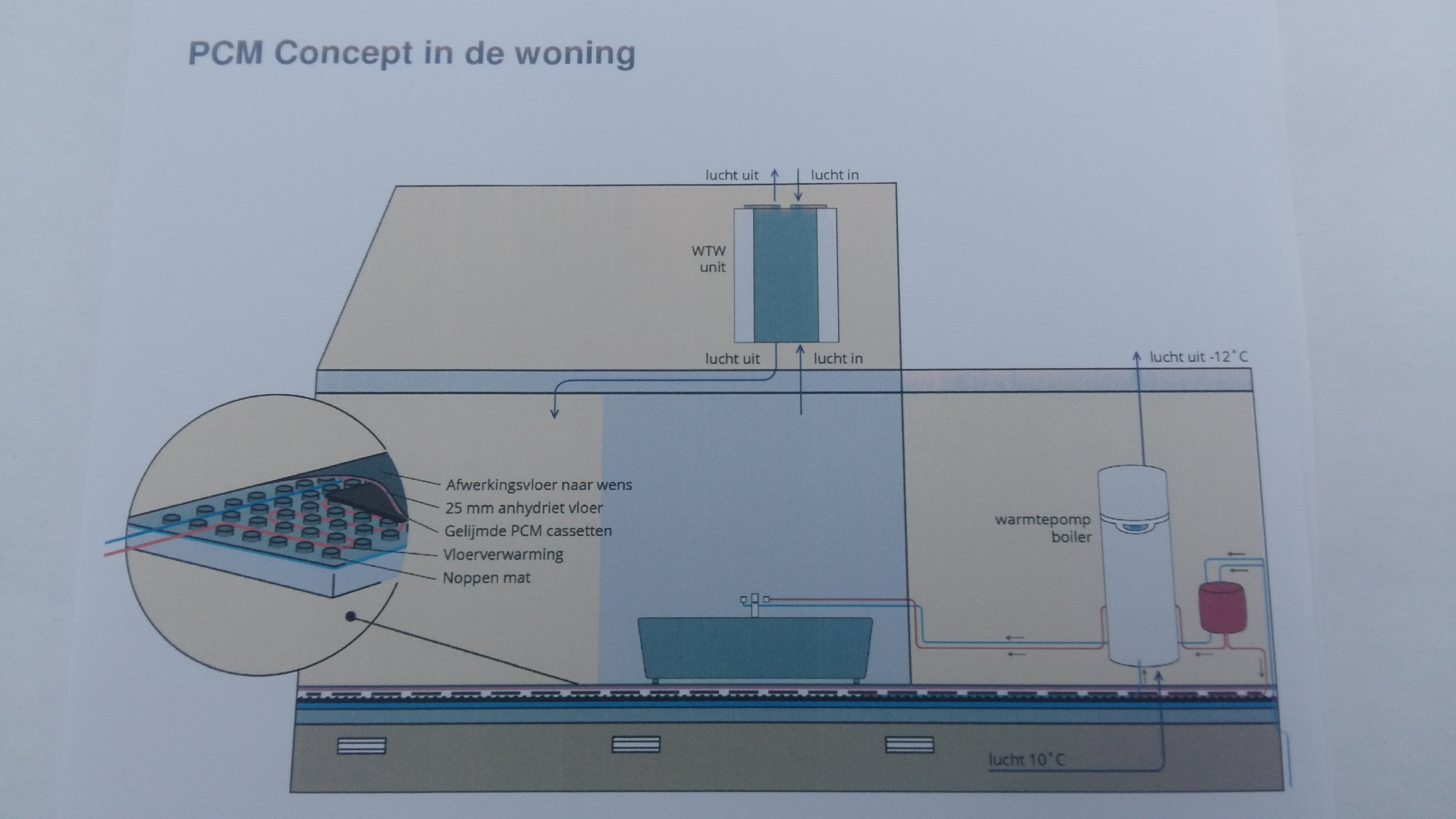

De opbouw van het PCM Concept.

Het verduurzamen van een woning leidt met de PCM Klimaatvloer tot een enorme verhoging van het wooncomfort
Hier zijn slechts de volgende drie onderdelen voor nodig:
1. Laag vermogen warmtepompboiler 3.5 kW (verwarming warm tapwater)
2. WTW over gedimensioneerde unit (450 m3)
3. Vloerverwarming met PCM in de woonkamer en keuken.

Warmtepompboiler
De warmtepompboiler zorgt voor het warme tapwater en verwarmingswater, is enorm compact en is met een normale 230Volt stekker aangesloten op een standaard stopcontact.
Deze kleinere units hebben geen buitenunit maar zijn via een (grond)kanaal aangesloten op de buitenlucht.
Geen buitenunit betekend geen geluidsoverlast; geen krachtstroom aansluiting betekend geen extra aansluitingskosten.

WTW unit
De WTW (Warmte Terug Win) unit zorgt voor een vergrote (nachtelijk) ventilatie, wat zorgt voor het natuurlijke koelen (‘stollen’) van het PCM.

Vloerverwarming

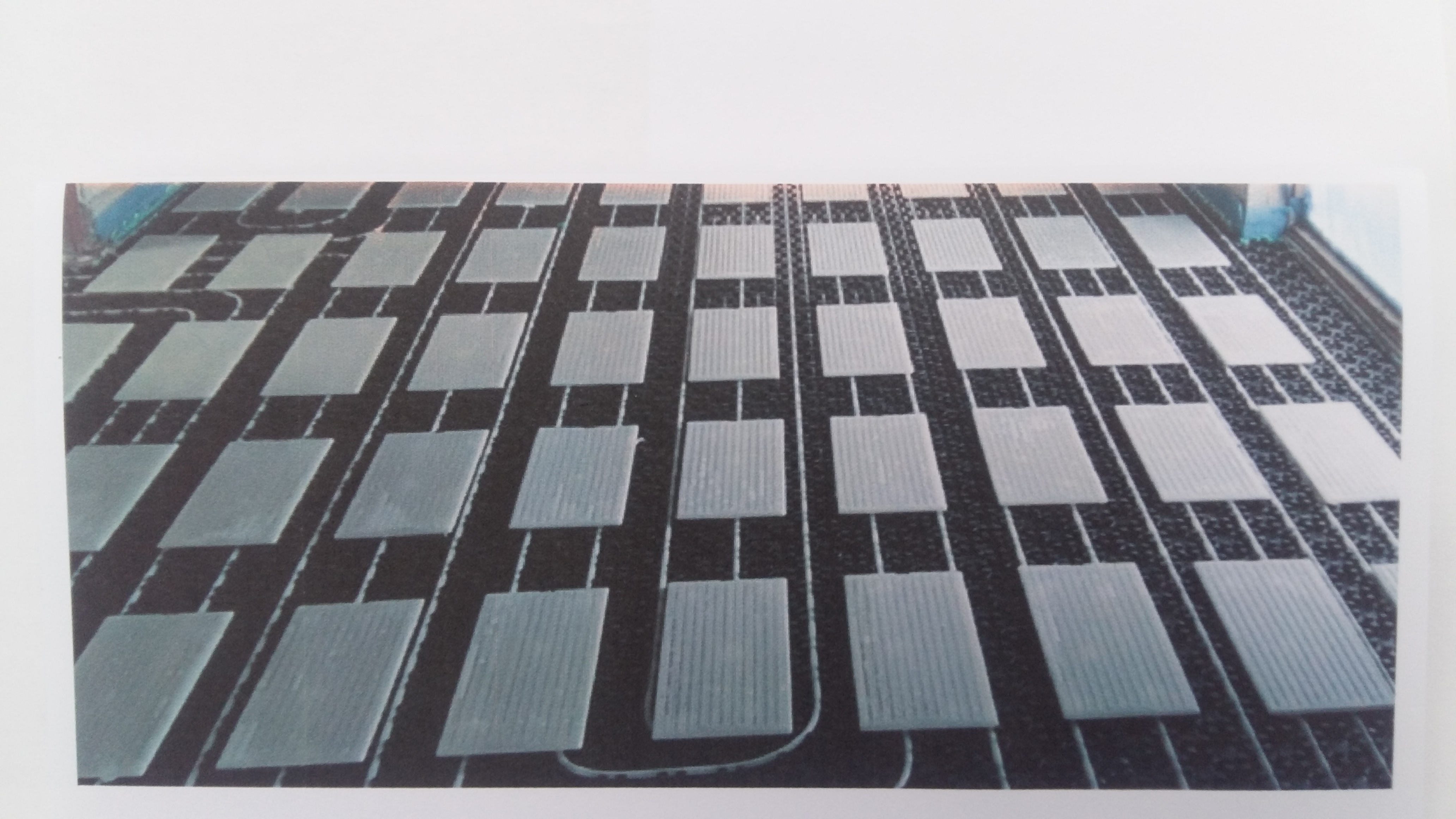

De lage temperatuur vloerverwarming wordt op een isolatie noppenmat gelegd. De PCM cassetten worden hierop gelijmd met constructielijm van Würth (fixit power en high tack wit), waarna alles wordt afgestort met een 25mm anhydriet gietvloer.
Hierop kan ieder gewenste afwerking laag worden aangebracht (bijv. hout, plavuizen, linoleum, vloerbedekking).
Alleen de leefruimtes waar een zo continu mogelijke behaaglijkheid gewenst is (zoals in de woonkamer en de keuken) worden belegd met PCM.
Juist in deze leefruimtes is het gewenst om het ’s avonds wat warmer te hebben, in tegenstelling tot de slaapkamers, die ’s avonds koeler mogen. Voor een goede regeling is een hydraulische set benodigd (zie ook bijgaande tekening).

PCM Cassetten
De PCM cassetten (vaste HDPE) houden warmte vast (smelten) en geven warmte af (stollen). Dit doen ze in een cycli van 24-uur, waardoor warmte op een later moment gebruikt kan worden.  Het rendement van de warmteopslag capaciteit is getest op 10.000 cycli rendementsverlies van 3%
